O Switch Cisco Meraki MS425-16 fornece comutação de acesso de Camada 3 e conecta vários dispositivos com portas de 10GB.

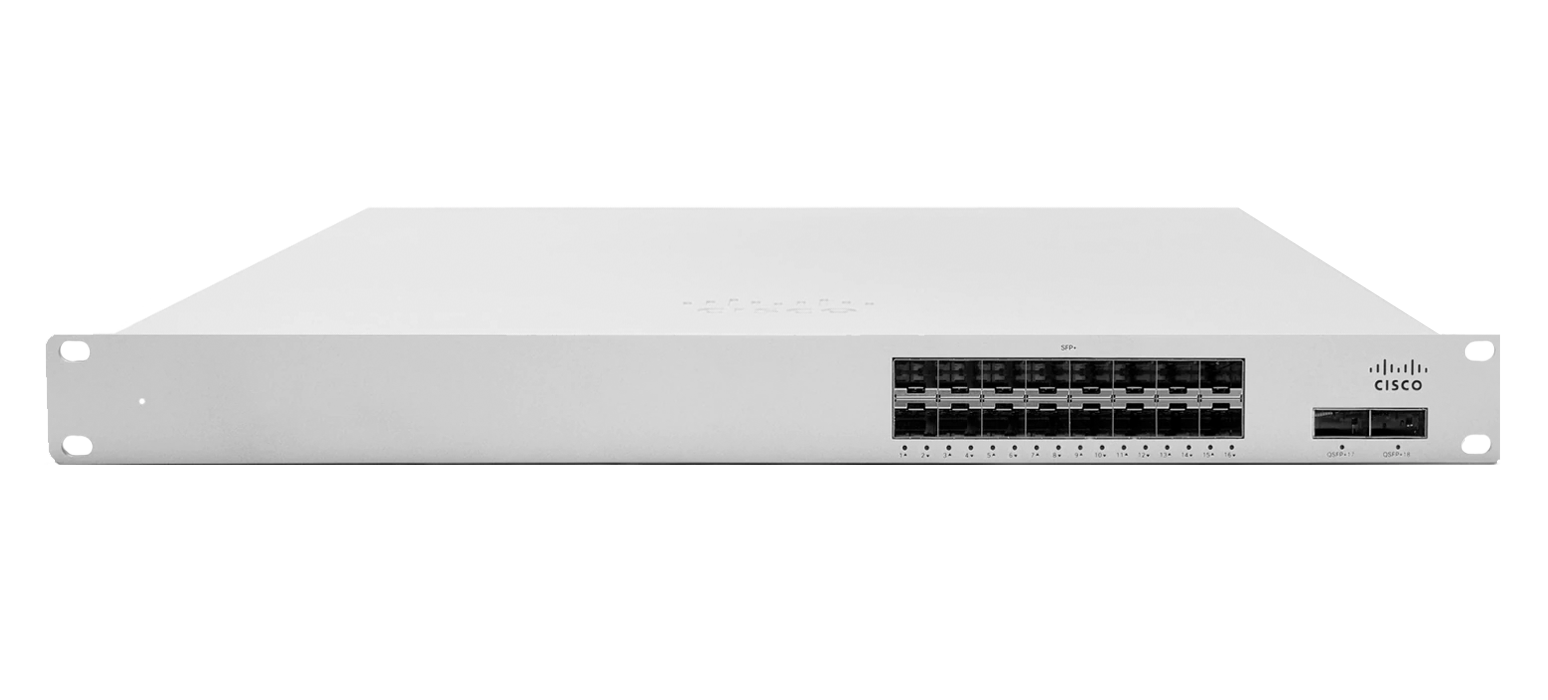

Switch Cisco Meraki MS425-16
Sua rede definida por dados.
De mais poder a TI com o Switch Cisco Meraki MS410-32 Layer 3 com uplink 10GB.
Switch Cisco Meraki MS425-16 estende o gerenciamento de nuvem na camada de agregação para redes de médio porte com nossos switches de agregação de fibra 10/40G. Assim como nossos switches de camada de acesso, nossos switches de agregação são construídos desde o início para serem fáceis de gerenciar sem comprometer a potência e a flexibilidade tradicionalmente encontradas em switches de classe empresarial.
Disponível em 2 densidades de porta diferentes, 16 ou 32 x 10G SFP+, ambas incluindo 2 portas de uplink/empilhamento 40G QSFP+ que são capazes de fornecer largura de banda de empilhamento de até 160 Gbps para suportar ambientes de campus.
Switch Cisco Meraki MS425-16
Características do Switch Cisco Meraki MS425-16
|
|
Configuração do Switch Cisco Meraki MS425-16
A configuração inicial básica do Switch Cisco Meraki MS425-16 é tão simples quanto qualquer outro modelo de switch MS. Os links abaixo fornecem informações adicionais e instruções relacionadas a cada etapa para configurar o dispositivo e configurá-lo pela primeira vez.
- Reivindique o dispositivo para uma organização no Meraki Dashboard
- Se uma organização de painel ainda não existir, crie uma
- Adicione o dispositivo a uma rede de painel
- Se uma rede ainda não existir, crie uma primeiro
- Conecte fisicamente o dispositivo à rede local
- Conecte uma das portas RJ45 à infraestrutura existente para fornecer um uplink temporário
- Ligue o dispositivo e deixe-o fazer check-in no Painel
- Se necessário, configure um IP estático por meio da página de status local para permitir que ele se comunique com o Meraki Dashboard.
- Permita que o dispositivo faça o check-in completo e execute qualquer atualização inicial de firmware
- Conclua a configuração do dispositivo no Meraki Dashboard
Contexto e Comparações do Switch Cisco Meraki MS425-16
| Descrição | MS410-32 | MS425-32 |
| 1 GbE SFP | 32 | – |
| 10GbE SFP+ | 2 | 32 |
| 40GbE QSFP+ | – | 2 |
| Porta de pilha de hardware dedicada | 2 | – |
| Interface de gerenciamento dedicada | 1 | 1 |
| Fonte de alimentação Hot Swap | Sim, duplo | Sim, duplo |
| Ventiladores Hot Swap | Sim, x2 | Sim, x3 |
| Roteamento da Camada 3 | Sim | Sim |
| Capacidade máxima de comutação | 72 Gbps | 800 Gbps |
| Largura de banda máxima de empilhamento | 160 Gbps | 160 Gbps |
Detalhamento técnico do Switch Cisco Meraki MS425-16
Detalhamento de Hardware
| Descrição | MS425-16 | MS425-32 |
| 10GbE SFP+ | 16 | 32 |
| 40GbE QSFP+ | 2 | 2 |
| Interface de gerenciamento dedicada | 1 | 1 |
| Fonte de alimentação Hot Swap | Sim, duplo | Sim, duplo |
| Ventiladores Hot Swap | Sim, x3 | Sim, x3 |
Rendimento e capacidades
| Descrição | MS425-16 | MS425-32 |
| Roteamento da Camada 3 | Sim | Sim |
| Capacidade de comutação | 480 Gbps | 800 Gbps |
| largura de banda de empilhamento | 160 Gbps | 160 Gbps |
Físico
| Descrição | MS425-16 | MS425-32 |
| Tipo de montagem | Montagem em Rack 1U | Montagem em Rack 1U |
| Dimensões (alxlxd) | 1,72 x 19 x 20,67 pol. (4,42 cm x 48,44 cm x 48,69 cm) |
1,72 x 19 x 20,67 pol. (4,42 cm x 48,44 cm x 48,69 cm) |
| Peso | 13,7 libras (6,2 kg) | 14,00 libras (6,35 kg) |
| Fonte de energia | 250W AC | 250W AC |
| Carga de energia (marcha lenta/máx.) | 98 / 136 W | 98 / 136 W |
| Temperatura de operação | 32°F – 104°F 0°C – 40°C |
32°F – 104°F 0°C – 40°C |
| Umidade | 5% a 95% | 5% a 95% |
Solução de problemas
Solução de problemas comuns
Meu dispositivo está conectado à rede, mas não faz check-in na nuvem Meraki ou mostra um LED laranja sólido.
Confirme se o dispositivo está ligado e possui um endereço IP válido capaz de acessar a Internet. Use a página de status local para obter mais informações sobre o status de conectividade do dispositivo, como se ele pode acessar com sucesso o gateway local, a Internet e/ou os servidores Meraki Cloud. Se necessário, entre em contato com o Suporte da Meraki para obter assistência adicional.
Meu LED de status está piscando em BRANCO
Um LED de status BRANCO piscando indica que o dispositivo está em contato com os servidores Dashboard Cloud e está executando uma atualização de firmware. Às vezes, isso pode levar de 20 a 45 minutos ou mais para ser concluído, dependendo do hardware e de outros fatores.
Meu LED de status está piscando em LARANJA
O dispositivo não consegue se comunicar com sucesso com os servidores Dashboard Cloud ou pode haver um problema de hardware com o dispositivo. Verifique a página de status local do dispositivo para confirmar o status e entre em contato com o suporte da Meraki para obter mais soluções de problemas.
Log de eventos
As mensagens de log de eventos mais comuns e seus significados estão listados abaixo.
Mudança de porta STP
Indica que o estado STP da porta foi alterado, lista o número da porta relevante, os estados anterior e novo. Normalmente acompanhado por um evento ‘Mudança de status da porta’.
Mudança de status da porta
Indica que o estado do link da porta foi alterado, lista o número da porta relevante, antigo e novo estado. Sempre acompanhado por um evento ‘Mudança de Port STP’.
Módulo SFP inserido/removido
Indica que um módulo SFP foi inserido ou removido, inclui informações do módulo SFP para eventos inseridos e sempre lista o número da porta relevante.
Alertas comuns de empilhamento
Veja nosso documento dedicado de empilhamento de switch para obter informações mais detalhadas sobre como configurar um switch stack e problemas comuns.
